Морская антенна CX-4 на 156 МГц: что в поставке и как её подобрать к станции

Запросить предложение

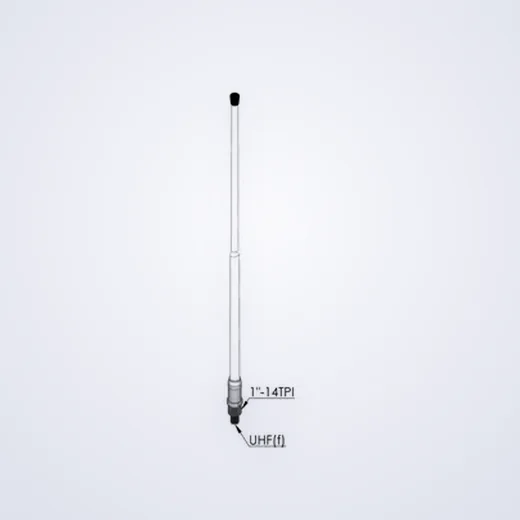

Морская антенна CX-4: каталожная иллюстрация внешнего вида и соединения. Это отдельная антенна; частотное исполнение, крепление и состав поставки сверяют со спецификацией.
Морская антенна CX-4: каталожная иллюстрация внешнего вида и соединения. Это отдельная антенна; частотное исполнение, крепление и состав поставки сверяют со спецификацией.

Зачем УКВ-рации отдельная морская антенна

Морская УКВ-связь работает на 156 МГц, и антенна под эту частоту — не аксессуар, а половина радиотракта. Станция с условными 25 ваттами и случайной «универсальной» антенной проигрывает станции с меньшей мощностью, но с антенной, настроенной на рабочий диапазон: удвоение мощности передатчика добавляет к дальности считанные проценты, а правильная антенна, поднятая выше и согласованная с кабелем, меняет картину принципиально.

Морская антенна отличается от автомобильной ещё и условиями жизни: соль, вибрация, ультрафиолет и постоянная сырость. Механика и материалы здесь не менее важны, чем электрические параметры — антенна, которая через сезон покрылась коррозией на резьбах, перестаёт быть антенной и становится источником проблем.

CX-4: что это за антенна

CX-4 — судовая антенна на 156 МГц в морском исполнении, которая поставляется со штатным креплением. Это законченное решение: не нужно отдельно подбирать кронштейн под мачту, леер или рубку — крепление уже в комплекте, и антенна ставится на судно сразу после получения.

Антенна рассчитана на стандартный судовой диапазон 156 МГц и подходит к УКВ-станциям NSR, Icom, Entel и SAILOR — то есть к большинству приборов, которые сегодня ставят на малый и средний флот. На складе позиция в наличии, отгрузка идёт по России и Казахстану.

Как проверить совместимость до заказа

Три вещи, которые стоит сверить до отгрузки. Первая — частота: рабочий диапазон станции должен перекрываться с 156 МГц; для обычной судовой УКВ это так, но если станция редкая или перестроенная, лучше назвать модель и рабочие частоты — сверим. Вторая — разъём на кабеле антенны и на станции: он должен совпадать, иначе понадобится переходник или перепайка. Третья — место установки: от него зависит длина и трассировка кабеля, а кронштейн в CX-4 штатный, поэтому достаточно описать, куда она встанет.

Куда ставить и как подключать

Правило одно: выше и ближе к металлу. Связь на 156 МГц идёт в пределах прямой видимости, и каждый метр подъёма отодвигает радиогоризонт. Основание антенны ставится на металлическую поверхность рубки или мачты — корпус работает как заземляющая поверхность. Дальше фидер заводится к станции, и качество соединения в разъёмах проверяется при установке: слабый контакт вгодях проявляется как «плохая дальность» при полностью исправной аппаратуре.

Чем дополнить комплект

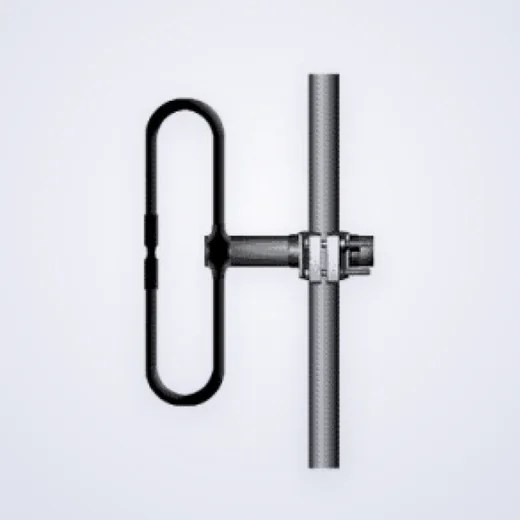

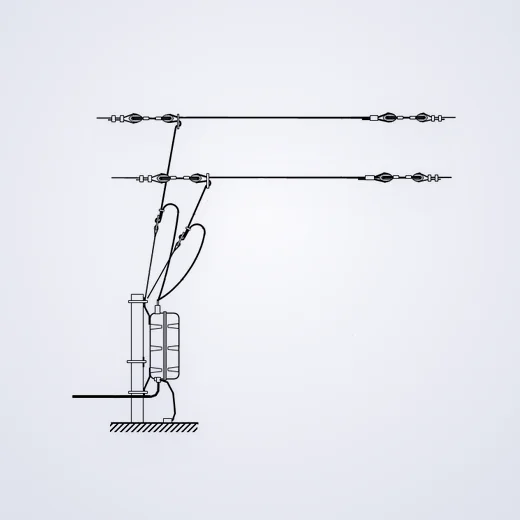

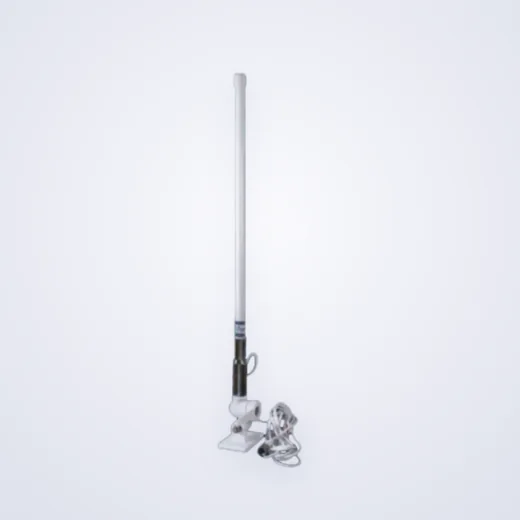

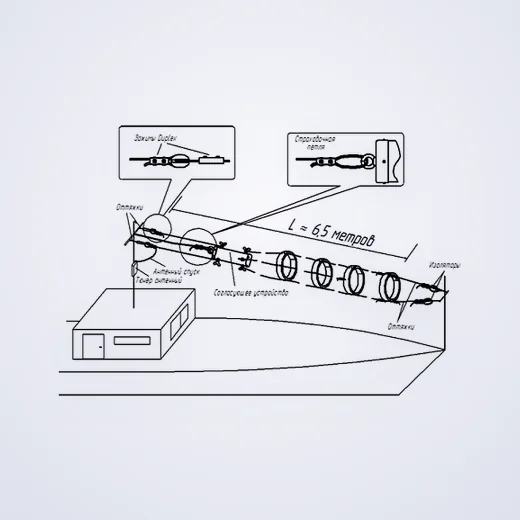

Если на судне ещё нет хорошего фидера с разъёмами, его имеет смысл заказать вместе с антенной — кабель, обжатка и герметизация на причале потом обходятся дороже, чем на столе. Для речного судна, которому нужен участок 300–336 МГц, вместо CX-4 подойдут УКВ-антенны TC-330D-1 или штыревая АШ700 — обе с документами РРР. А для дальней КВ-связи на траверзе смотрят на КВ-антенны RAK-7 и 2W-L10. Все эти позиции есть в наличии — они в блоке «Оборудование к разбору» ниже.

Как оформить заказ

Напишите письмо: назовите модель станции, судно и место установки антенны. Ответим с ценой, наличием и сроком поставки, при необходимости включим в комплект кабель и переходники. Доставляем по России и Казахстану, сопроводительные документы идут вместе с оборудованием.

CX-4 для выбранного судового поста

Для рабочего катера в Кеми с выходами в Белое море в ведомости CX-4 полезно сохранить точную модель станции, обозначение антенны и состав линии. Если часть установки остаётся, перечислите её отдельно. Это задаёт исходные данные для сверки предлагаемого комплекта.

Если оборудование принимают в Беломорске, добавьте сведения о месте установки и необходимых креплениях. Согласованные исполнения и соединения сохраните по каждому борту. Предложение и последующую приёмку удобно сопоставлять с этой ведомостью.
