Датчик эхолота: что важно вокруг места установки
Правила РС и РКО: практическое применение
При замене эхолота на NSR NED-3010 место датчика нельзя описать только его частотой и размерами монтажного узла. Важны вибрация, положение относительно корпуса и окружающее оборудование. Даже если дисплей остаётся на прежнем посту, сведения о подводной части входят в исходные данные предложения.
Назначение и область разбора
Изготовитель NSR представляет NED-3010 как навигационный эхолот с блоком отображения и преобразователем. Поэтому для этой модели рассматривается именно измерение глубины и соответствующая установка датчика. Результаты промерной съёмки, картографирование дна или поиск рыбы здесь не назначаются задачей предлагаемого комплекта.
Использована часть V «Навигационное оборудование» Правил РС по оборудованию морских судов, версия 01.01.2026. По п. 1.1.1 она распространяется на самоходные суда, не совершающие международные рейсы, и предназначенное для них оборудование. Указания Морской администрации флага учитывают по п. 1.1.3. Для иного судна применимость устанавливают отдельно. Статья рассматривает размещение по п. 3.4.4 и не определяет обязательный состав оснащения судна.
Вибрация и положение на корпусе
Пункт 3.4.4.2 предусматривает установку датчиков в местах наименьшей вибрации на днище. Удаление от бортов и оконечностей должно исключать обнажение датчиков при качке.
В правиле не приведено одно расстояние, которое подходит любому корпусу. Для рассмотрения нужны тип судна, сведения о существующем месте и относящаяся к нему документация. Фотография датчика на столе не показывает ни положение на корпусе, ни условия, в которых он будет работать.
При сохранении старого места полезно передать чертёж и известные замечания к прежнему эхолоту. Наблюдавшиеся пропуски показаний не позволяют по переписке назначить причиной именно вибрацию или место установки. Эти сведения дают исполнителю исходную картину для предусмотренного обследования.
Соседние устройства тоже имеют значение
По п. 3.4.4.3 вблизи датчиков не должны находиться ультразвуковые излучающие устройства других приборов, работающие одновременно с эхолотом. Там же указаны выступающие части корпуса, приёмные и отливные отверстия и подобные элементы, которые могут создавать помехи.
Поэтому в описании места важно перечислить не только заменяемый датчик. Укажите другие установленные акустические приборы и известное назначение расположенных рядом элементов корпуса. Сведения об одновременной работе помогают определить рассматриваемую конфигурацию. Выбор допустимого соседства не сводится к сравнению названий или совпадению измерительных частот.
Точные размеры и параметры берут из чертежей и документации конкретных изделий. Если они неизвестны, это следует оставить открытым вопросом для уточнения, а не восстанавливать масштаб по случайной фотографии. Статья не задаёт универсальный разнос датчиков или способ переделки корпуса.

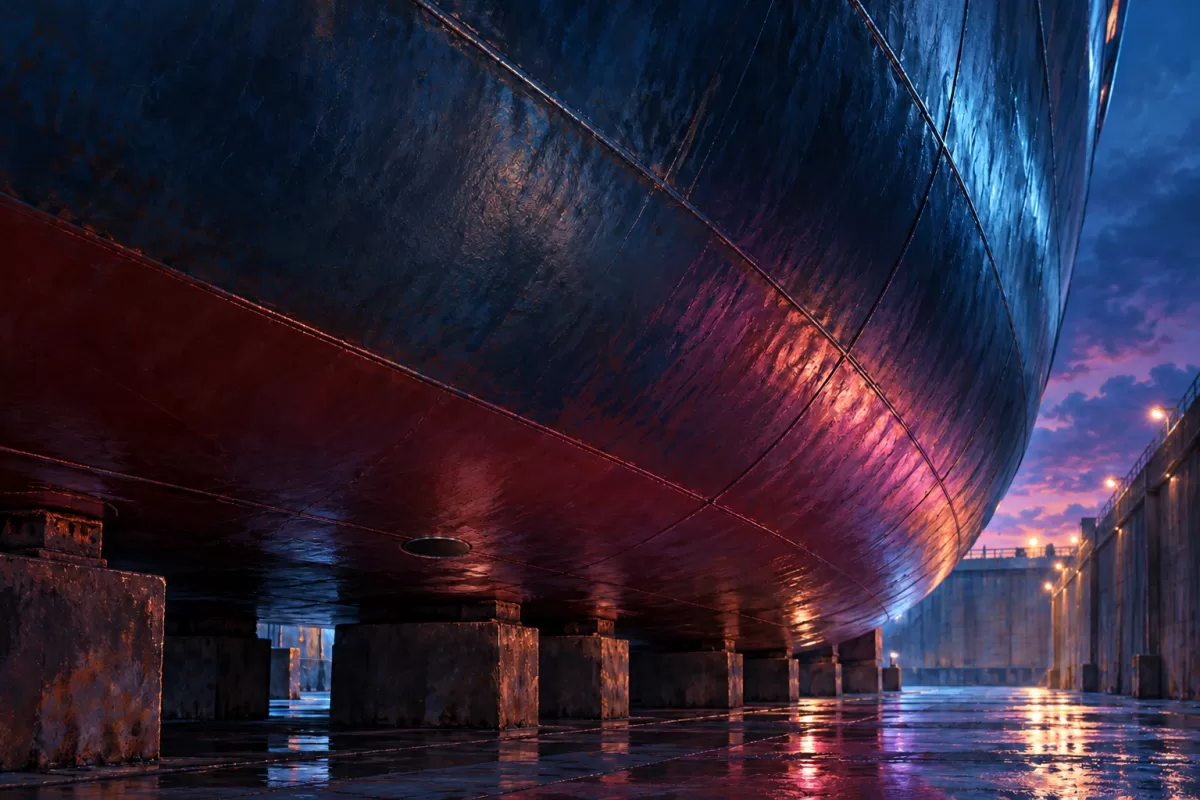

Корпус и излучающая поверхность требуют разного подхода
Пункт 3.4.4.4 требует мер против образования коррозии на корпусе судна в результате установки датчиков. При этом п. 3.4.4.12 отдельно запрещает закрашивать излучающую поверхность датчика и подвергать её механическим воздействиям: ударам, жёсткому трению и подобным действиям.
Эти положения нужно учитывать вместе при согласовании работ. Защита окружающего корпуса не является основанием нанести любое покрытие на рабочую поверхность преобразователя. Требования к конкретному датчику и материалам уточняют по документации. Самостоятельную очистку, окраску или проверку ударами этот разбор не предлагает.
Что передать для предложения
| Исходные сведения | Какой вопрос они раскрывают |
|---|---|
| Модель эхолота и точное обозначение датчика | Рассматриваемый измерительный тракт |
| Чертёж существующего места на днище | Положение относительно корпуса и оконечностей |
| Соседние акустические приборы и режимы их работы | Возможное взаимное влияние |
| Известные выступы, приёмные и отливные отверстия | Окружение места установки |
| Замечания и имеющиеся результаты обследований | Исходное состояние без догадок о причине |
| Сохраняемые части и планируемые работы | Граница поставки и переоснащения |
В предложении на NED-3010 закрепите точный преобразователь, принадлежности и границу работ по месту установки. Совпадение частоты или наличие нового монтажного узла не подтверждают пригодность неизвестного места. Документы, исполнение, состояние, комплектность, наличие, стоимость и сроки поставки подтверждают отдельно.
Источники
- РС: часть V Правил по оборудованию морских судов, версия 01.01.2026: пп. 1.1.1, 1.1.3, 3.4.4.2–3.4.4.4 и 3.4.4.12.
- NSR: NED-3010 ECHO SOUNDER.
- NED-3010 — собственная карточка SpectraTech.
Таблица и вопросы для заявки — пояснения редакции. Работа с источниками: 25 октября 2026 года, Астана.
