Шахта эхолота: доступ и обнаружение воды
Правила РС и РКО: практическое применение
При замене NSR NED-3010 предложение может включать индикатор, преобразователь, кабель и монтажные принадлежности. Если на судне используется шахта для размещения первичного преобразователя, её состояние и устройство входят в исходные данные переоснащения. Фотография нового дисплея эту часть задачи не показывает.
Когда применяется этот разбор
Раздел 3.3 части V «Навигационное оборудование» Правил РС по оборудованию морских судов посвящён шахте лага и/или эхолота. Здесь рассмотрена версия 01.01.2026. По п. 1.1.1 область части — самоходные суда, не совершающие международные рейсы, и соответствующее оборудование; указания администрации флага учитывают по п. 1.1.3.
Статья рассматривает случай с шахтой. Она не назначает такую конструкцию любому эхолоту и не является инструкцией по спуску в помещение, открытию закрытий или корпусным работам. Конкретную установку определяют по проекту судна и документации преобразователя.
Доступ должен соответствовать установленному оборудованию
В п. 3.3.1.1 размеры шахты связаны с обеспечением доступа к первичным преобразователям. При замене стоит сопоставить существующее исполнение, новый преобразователь и необходимые условия обслуживания. Совпадение измерительной частоты само по себе не описывает эту геометрию.
Для подбора полезны чертёж шахты, обозначения существующего преобразователя и монтажного узла, доступные размеры и описание сохраняемых частей. Порядок обследования и необходимые работы определяет исполнитель. Закупочная ведомость должна учитывать реальное место установки, даже если сам индикатор остаётся на прежнем посту.
Закрытия, спуск и контроль воды — отдельные пункты

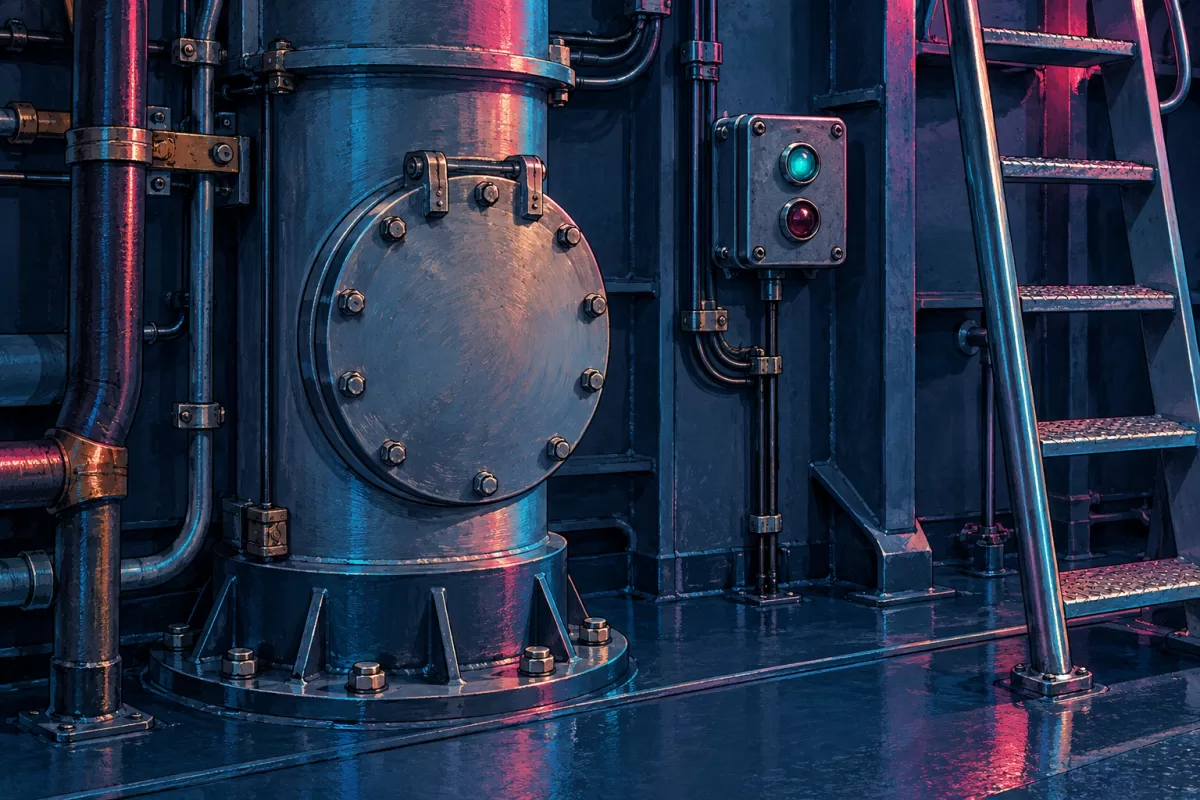

Подпункты 3.3.1.2–.3 предусматривают закрытие шахты клинкетной дверью либо горловиной с крышкой на болтах, а также обычный трап или скобтрап для спуска. Подпункт .4 относится к испытанию непроницаемости с отсылкой к методам части II «Корпус» Правил классификации и постройки морских судов.
Подпункт .5 требует возможности обнаружения воды в шахте. В правиле приведены примеры: контрольный кран, измерительная трубка, датчик воды и другие решения. Из этого нельзя сделать вывод, что любая шахта обязана получить именно один выбранный продавцом датчик. Предусмотренный проектом способ и его состояние следует указать в исходных данных.
Что передать для предложения на замену
| Участок задачи | Какие сведения собрать |
|---|---|
| Преобразователь | Полное обозначение, имеющиеся документы и способ размещения |
| Шахта и монтажный узел | Чертёж, доступные размеры, сохраняемые конструктивные части |
| Доступ и закрытие | Предусмотренное исполнение и известные замечания |
| Обнаружение воды | Какой способ принят в проекте и что известно о его состоянии |
| Работы | Границы корпусных, монтажных и приёмочных работ |
Таблица помогает подготовить запрос; она не заменяет проектное обследование. Для шахты в районе грузовых танков наливного судна дополнительно рассматривают требования 3.3.2. Поэтому тип судна и место шахты важны уже при первом обращении.
Как связать поставку эхолота и готовность установки
В собственной карточке NED-3010 описан предлагаемый комплект. Точный индекс преобразователя, монтажного танка и остальных принадлежностей закрепляют в актуальном предложении. Названный в комплекте танк не является автоматическим подтверждением пригодности существующей шахты или готовности корпусных работ.
Сначала перечислите сохраняемое и заменяемое. Затем согласуйте оборудование, дополнительные материалы, подготовку места и документируемый результат работ. Так срок поставки аппаратуры можно сопоставить с графиком переоснащения судна. Наличие, состояние, документы, стоимость и доступность конкретного состава подтверждаются отдельно.
Источники
- РС: часть V, версия 01.01.2026: пп. 1.1.1, 1.1.3, 3.3.1–3.3.2.
- NSR NED-3010 — собственная карточка SpectraTech.
Вопросы для заявки — практические пояснения редакции. Работа с источниками: 25 октября 2026 года, Астана.
