АЛЬФА-2 или АЛЬФА-6 для двух приборов: считать нужно общий ток

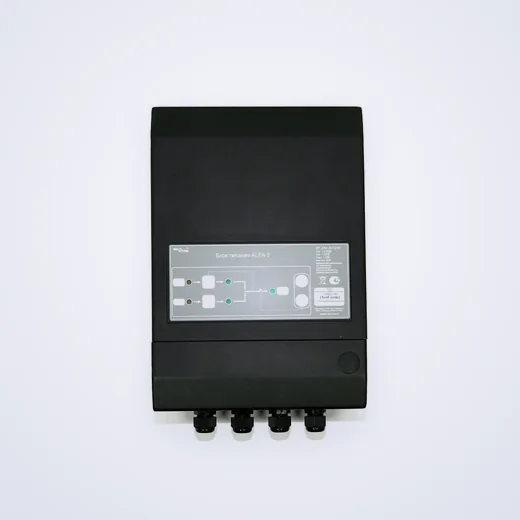

NavCom Alfa-2 — каталожное изображение. Второй рассматриваемый блок, Alfa-6, показан ниже со ссылкой на собственную карточку.
Запросить комплект NavCom Alfa-2 / Alfa-6Одна радиостанция и ещё один прибор могут по отдельности укладываться в предел блока питания, а вместе — превышать его. Поэтому выбор между NavCom Alfa-2 и Alfa-6 начинается с перечня одновременно работающих нагрузок. Число выходных подключений не увеличивает допустимый суммарный ток источника.
Пример: каждая нагрузка подходит, сумма — нет
Предположим, первый условный потребитель требует 6 А в активном режиме, второй — 5 А. Общая нагрузка составляет 11 А. Это учебные величины, а не паспортное потребление конкретных радиостанций нашего каталога. Сравнивать отдельно 6 А с пределом блока, а потом отдельно 5 А — ошибка: источник должен обеспечить оба потребителя в одном и том же режиме.
По данным изготовителя Alfa-2 имеет выход 13,5 В с максимальным током 10 А при 100% цикле. Для описанного режима 11 А уже выше этого показателя. Расчёт не становится допустимым от того, что у каждого прибора собственный провод или выключатель. Если нагрузки действительно никогда не работают одновременно, это должно следовать из принятого режима системы, а не из предположения продавца.
Почему 12 А не делают Alfa-6 универсальной заменой
Для Alfa-6 изготовитель указывает выход 13,5 В и максимальный выходной ток 12 А при 100% цикле. Арифметически 11 А меньше 12 А, но этого недостаточно для окончательного выбора. Проверяют кратковременные пики, запуск оборудования, допустимое напряжение каждого потребителя и условия эксплуатации блока. Произвольный одинаковый «запас в процентах» не заменяет требования документации.
Отличается и первичное питание. Alfa-2 рассчитан на входы сети 220 В AC и 24 В DC, Alfa-6 — на вход 24 В DC. Поэтому более высокий выходной ток Alfa-6 не сохраняет автоматически сетевой ввод и функции прежнего узла. Если оборудование должно продолжать работу при отключении берегового питания, сначала рассматривают всю действующую схему и резерв.
Проверяйте несколько рабочих сочетаний
Для станции полезно выписать ток приёма и передачи, для второго устройства — дежурный и активный режимы. Далее выбирают сочетания, которые реально могут возникнуть вместе. В таблице ниже первая строка показывает спокойный режим, вторая — одновременную работу. Проверка только среднего потребления за смену способна пропустить самый требовательный режим.
Токи на входе и выходе — разные характеристики. Максимальный входной ток из таблицы Alfa-6 нельзя использовать как разрешённую нагрузку его выхода. Также нужно проверить распределение цепей, защиту и падение напряжения в линии. Это задача согласованной схемы установки; приведённая последовательность не является инструкцией по монтажу.
Заказывать один блок или разделять питание?
Один подходящий источник уменьшает число отдельных приборов. Раздельные источники могут потребоваться из-за разных напряжений, функций резерва или требований системы. Само по себе добавление второго блока ещё не делает питание независимым: у обоих может оставаться общий первичный ввод. Покупку обсуждают с учётом роли каждого потребителя и допустимости общей точки отказа.
Обе модели представлены в наших карточках ниже. В запросе укажите количество блоков, требуемую первичную сеть и таблицу нагрузок по режимам. Кабели, защиты и монтаж не объявляются включёнными в цену блока без согласованного состава предложения. Текущее наличие и исполнение подтверждаются перед заказом.
- Первичная сеть: AC/DC или только DC
- Таблица одновременных режимов
- Подбор блока и согласование схемы
Упрощённая схема для согласования заказа. Распиновка и рабочие соединения определяются документацией конкретных устройств.
| Условное сочетание | Суммарный ток и вывод |
|---|---|
| Первый 1 А + второй 2 А | 3 А; это не проверка максимального режима |
| Первый 6 А + второй 5 А | 11 А; выше выхода 10 А у Alfa-2 |
| Те же 11 А и Alfa-6 12 А | Арифметический предел соблюдён; пики, напряжение и условия ещё требуют проверки |
Вопросы перед заказом
Два прибора по 6 А можно питать от источника 10 А?
При одновременной нагрузке 6 + 6 = 12 А, что выше 10 А. Раздельное сравнение каждого прибора с пределом источника неверно.
Alfa-6 автоматически заменяет Alfa-2, потому что у него 12 А?
Нет. Отличаются первичные входы и функции узла. У Alfa-2 есть 220 В AC и 24 В DC, у Alfa-6 первичный вход 24 В DC.
Показанные 6 А и 5 А — расход продаваемых нами радиостанций?
Нет. Это условный расчёт для объяснения суммы. Для заказа берут паспортные данные реальных потребителей во всех требуемых режимах.
Обе модели в нашем каталоге
Две альтернативы для выбора по первичной сети и расчётной нагрузке. Они не объявляются общим комплектом из двух блоков; количество и состав согласуются в предложении.
Поставка по России и в Казахстан. Укажите город — согласуем стоимость и срок доставки выбранного комплекта. Текущее наличие, состояние, документы и точную комплектность подтверждаем перед заказом.
Запросить комплект NavCom Alfa-2 / Alfa-6Параметры питания: карточка изготовителя NavCom Alfa-2 / Alfa-6, NavCom Alfa-6. Параметры выбранного исполнения и состав поставки сверяются отдельно.
